Шиномонтажный стенд для грузовых авто

Назначение:

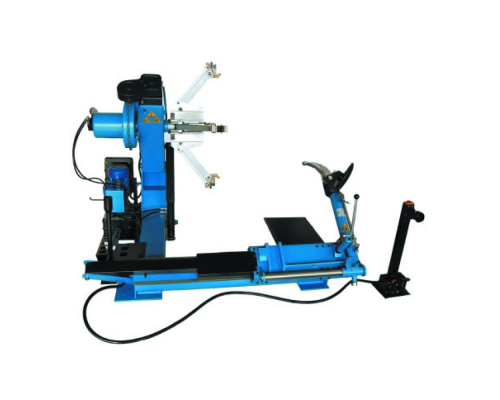

Шиномонтажный станок «Станкоимпорт» GT-56F 380В — это оборудование для проведения работ по монтажу и демонтажу покрышек на колесные диски диаметром от 14" до 56". Используют в шиномонтажных мастерских и на станциях технического обслуживания автомобилей.

Описание:

Шиномонтажный станок «Станкоимпорт» GT-56F 380В предназначен для работы с покрышками колес грузового транспорта и крупной спецтехники — автобусов, тракторов, землеройных машин, экскаваторов, бетономешалок и других. Обслуживает камерные, бескамерные шины и диски с кольцами максимальным диаметром 2500 мм.

Колесо на стенде фиксируется вертикально.

Посадка колеса на цангу («тюльпан») осуществляется с помощью подвижного стола, который управляется мобильным манипулятором (пультом) с двумя джойстиками. Манипулятор позволяет оператору работать в любом месте вокруг станка.

Приведение станка в действие осуществляется через запуск двигателя гидронасоса.

Переключатель зажима-разжима раскрывает и закрывает цангу, надежно фиксируя колесо по ободу.

При нажатии левой педали вращения колеса цанга начинает вращаться против часовой стрелки (режим для внутренней части обода), при нажатии правой — по часовой (режим для наружной части обода).

Монтажная рука по вертикали и горизонтали регулируется гидравликой.

Для демонтажа резины с диска предусмотрен снимающий рычаг.

Аварийная остановка станка осуществляется поворотом главного выключателя в положение «0».

Особенности:

    Усиленная конструкция станка
    Надежная фиксация колеса четырьмя зажимными кулачками
    Комплект адаптеров для работы со спецтехникой
    Усиленная гидравлическая станция с возможностью регулировки давления
    Кулачки изготовлены из высококачественной закаленной стали
    Монтажная консоль оснащена гидравлическими цилиндрами
    Переносной пульт управления
    Основной двигатель и двигатель гидронасоса оснащены устройствами защиты от перегрузки


Комплектация:

    два вида монтировок (вспомогательный инструмент для работы с жесткими грузовыми покрышками);
    чехол на монтировку (защищает от повреждений резину и диск);
    фиксатор борта (упрощает монтажные работы);
    воронка (для обслуживания станка);
    кисть (для смазывания резины монтажной пастой).


Советы по эксплуатации

Шиномонтажный станок для грузовых колес «Станкоимпорт» GT-56F 380В транспортируют в оригинальной фанерной упаковке в соответствии с метками на ней. Разгрузка стенда должна осуществляться погрузчиком необходимой грузоподъемности.

Для безопасной и комфортной работы стенд следует монтировать согласно требованиям инструкции в просторном, хорошо освещенном месте только на ровный и чистый пол с соблюдением рекомендуемых габаритов рабочей зоны. Если перепад высот пола составляет более 2,5%, его нужно выровнять до начала сборки установки.

Раму станка крепят к полу анкерными болтами для повышения устойчивости.

Чтобы убедиться, что монтаж выполнен должным образом и станок готов к работе, перед началом эксплуатации необходимо совершить пробный запуск. При этом монтажная рука должна быть приведена в нерабочее положение.

Внимание!

Во время распаковки станка не повредите его устройства управления.

Подключение электрических и пневматических соединений должен производить только квалифицированный электрик.
Требования к обслуживанию

    Всегда проверяйте станок на наличие повреждений и поломок: ослабленные винты, выход из строя электрических проводов и ремней, соединяющих подвижные части.
    Регулярно очищайте керосином: направляющую каретки, горизонтальный вал монтажной руки, вертикальный масляный бак опорной руки.
    Регулярно проверяйте уровень и качество масла в баке. Доливайте гидравлическое масло при необходимости.
    Регулярно добавляйте смазку в коробку передач.
    Для регулировки натяжения ремня снимите пластиковый кожух и измените положение регулировочного винта.


В случае приостановки эксплуатации станка на период более 3-4 месяцев необходимо:

    Опустить опорную руку.
    Снять нагрузку с опорной руки.
    Отключить станок от сети.
    Смазать направляющие каретки.
    Слить масло из бака.
    Смазать горизонтальный вал монтажной руки.


Ограничения при работе

Всегда соблюдайте правила техники безопасности!

К управлению станком допускается только обученный персонал, имеющий опыт эксплуатации шиномонтажной установки. Руководство пользователя рекомендуем хранить в легкодоступном месте рядом с оборудованием.

Прежде чем приступить к шиномонтажу, убедитесь, что станок надлежащим образом заземлен. Всегда проверяйте, сработал ли рычаг блокировки монтажной руки на каретке.

Запрещено:

    Эксплуатировать оборудование, установленное вне помещения и без навеса для защиты от дождя.
    Работать и находиться в непосредственной близи шиномонтажного станка кому-либо из персонала, кроме оператора.
    Класть на станок любые предметы.
    Касаться руками ролика и шины во время выполнения операций.
    Касаться руками покрышки рядом со снимающим рычагом.
    Изменять или пытаться усовершенствовать конструкцию станка без разрешения завода-изготовителя.
    Работать в неподходящей одежде свободного покроя и обуви, носить украшения, часы, галстуки.
    Проводить мероприятия по обслуживанию станка рабочими без соответствующей подготовки.

Перемещение по мастерской, поднятие на уровень рабочего стола и снятие тяжелых колес и резины массой более 15 кг производите только с помощью пневматического лифта!
Закрепление шины на станке
До 35 кг: обработка может производиться одним человеком.
До 70 кг: обработка должна осуществляться двумя специалистами.
Свыше 70 кг: только при помощи погрузочно-разгрузочной системы.

Контролируйте наличие предупреждающих знаков на корпусе шиномонтажного станка. Восстановите их, если они повреждены или утрачены, и никогда не начинайте работу, если знаки отсутствуют.

Для повышения уровня безопасности труда рекомендуем добавить собственные предупреждающие знаки в помещении, где установлен шиномонтажный стенд.
Гарантийные обязательства компании «Станкоимпорт»

Уважаемые клиенты!

Наше производство соответствует требованиям международных стандартов ISO, а выпускаемое оборудование — требованиям Таможенного Кодекса Евразийского Союза и имеет соответствующую маркировку ЕАС. Вся продукция сертифицирована на территории РФ и соответствует требованиям технического регламента Таможенного Союза. На заводе постоянно работает собственный отдел технического контроля.

В период всего срока гарантии мы отремонтируем и заменим испорченные или бракованные детали бесплатно. Вы должны соблюдать одно важное условие — эксплуатировать станок, включая его операционную систему, инструменты и принадлежности, исключительно согласно инструкции.

Никогда не пренебрегайте руководством пользователя. Работоспособность шиномонтажного станка для грузовых колес «Станкоимпорт» GT-56F 380В и его долговечность во многом зависят от соблюдения правил пользования и сервиса. Мы не берем на себя обязательства по ремонту станка, механические повреждения которого произошли вследствие неправильной эксплуатации или нарушений правил транспортировки.

Для заказа монтажа и других услуг свяжитесь с отделом сервисной службы.

Наши профессионалы имеют опыт работы более 25 лет. Они помогут вам в установке нового шиномонтажного оборудования, протестируют прочность напольного покрытия, демонтируют старый станок. Мы обеспечим полное или частичное техническое обслуживание в дальнейшем.

Наша компания предлагает:

    Бесплатную консультацию специалистов.
    Срочную бесплатную доставку по Москве или до транспортной компании.
    Установку шиномонтажного станка на следующий день после его приобретения.
    Сервисное обслуживание оборудования.

О дополнительных прибыльных услугах в шиномонтажном автосервисе рассказывает наш эксперт.
Шиномонтажный стенд GT-56F предназначен для работ с грузовыми авто. Технические характеристики: Размер диска : 14” – 56 Максимальный вес колеса 2200 кг Вес со стандартными аксессуарами: 1175 кг Наибольшая ширина колеса: 1200 мм (47") Наибольший диаметр колеса: 2500 мм (98") Параметры двигателя гидронасоса: 2.4 кВт Параметры двигателя редуктора: 3.0 кВт Уровень шума: <70 дБ • Станок предназначен для работы с грузовыми колесами и крупной спецтехникой • Усиленная конструкция • Надежная фиксация колеса четырьмя зажимными кулачками • Комплект адаптеров для работы с спец техникой • Гидравлическая станция с возможностью регулировки давления • Кулачки изготовлены из высококачественной закалённой стали • Монтажная консоль оснащена гидравлическими цилиндрами и управляется с пульта • Переносной пульт управления
