Устройство и принцип работы автомобильного ножничного подъемника

общие сведения о ножничных подъемниках Ножничный автомобильный подъемник используется на станциях технического обслуживания для свободного получения доступа к узлам и агрегатам транспортных средств, расположенных под днищем. Оборудование позволяет выполнять работы, связанные с диагностикой, демонтажем и обратной установкой элементов:

трансмиссии (коробок передач, карданных валов);
двигателя (слив масла с поддона, охлаждающей жидкости с радиатора, замены прокладок, шкивов и прочих элементов, к которым невозможно подобраться без вывешивания);
привода: переднего или заднего моста, хвостовика, полуосей и так далее;
подвески: замены сайлентблоков, втулок, реактивных тяг, стоек, амортизационных пружин, шаровых опор;
рулевого управления: рычагов, рулевой колонки, стабилизатора;
тормозной системы: дисков, суппортов, гидравлических магистралей, элементов регулировки давления в контурах.

Также подъемник ножничного типа позволяет выполнять небольшие сварочные работы. Например, для устранения дефектов днища, вызванных прогниванием металла, разрывом сварочных швов. Визуально оборудование напоминает аналог, используемый в строительстве. Но на внешнем виде все схожести заканчиваются: автомобильный подъемник ножничного типа отличается по принципу действия, предназначению и функциям, грузоподъемности и прочим характеристикам.

Устройство и принцип действия

В основе ножничного подъемника лежит грузовая площадка, передвигающаяся вертикально, дополненная опорами, складывающимися крест-накрест. Вокруг представленных элементов установлены дополнительные элементы, защищающие от перегрузки электрического двигателя, падения платформы, меняющие скорость остановки и движения рабочей платформы.

В оборудовании предусмотрено наличие рамы безопасности. Когда под несущую платформу попадает посторонний предмет, происходит автоматическая остановка. Такой принцип работы ножничного подъемника повышает безопасность эксплуатации. В процессе изготовления используются прочные трубы с ориентацией на износостойкость.

Дополнительная комплектация предусматривает отдельную установку:

откидных бортов;
выдвижной платформы;
световой индикации;
поэтажной системы управления;
сетчатого барьера;
кабины с рольставнями или дверями.

Работа базируется на базе гидропривода, в основе которого лежит электромотор и гидравлический насос. Для подъема и опускания гидроцилиндр перекачивает рабочую жидкость в рычаги, поднимающие или опускающие платформу на нужную высоту. Маслостанция нуждается в периодической диагностике и своевременном проведении сервисного обслуживания. Ознакомиться с регламентом можно в инструкции по эксплуатации.

Назначение и функции

Главное предназначение ножничного автомобильного подъемника – поднятие автомобиля на высоту, комфортную для выполнения работ под днищем. После подъема устройство удерживает машину на заданном уровне столько времени, сколько необходимо для запланированного сервисного обслуживания. Из этого следует, что ножничный подъемник для автомобилей ориентирован на проведение работ, связанных с плановым техническим обслуживанием и устранением механических неисправностей узлов, агрегатов под днищем.

Для расширения базового функционала допускается монтаж дополнительных устройств, например:

клапан обрыва: защитный элемент, предотвращающий падение автомобиля при обрыве шланга подачи гидравлической жидкости;
запорный клапан: устанавливается на гидрораспределительную плиту;
набор стопорных рычагов: с их помощью можно самостоятельно проводить техническое обслуживание подъемника при условии соблюдения правильной технологии и регламента производителя оборудования. Комплект устанавливают с левой и правой стороны;
комплект откидных аппарелей. Основное предназначение – безопасность подъезда автомобиля на платформу. Входят в стандартную заводскую комплектацию только при покупке брендовой модели премиального класса.

Из упомянутого следует, что расширение основного функционала становится возможным при условии покупки дополнительных комплектующих. Они ориентированы на удобство эксплуатации или безопасность подъемника.

Характеристики

Устройство и принцип работы автомобильного ножничного подъемника При выборе нового ножничного подъемника технические характеристики – это первое, на что нужно обратить внимание. Каждое устройство имеет индивидуальные техпараметры с ориентацией на специфику эксплуатации в боксе СТО. Определяться с конкретными параметрами нужно после уточнения специфики деятельности (ремонт легкового или грузового транспорта, спецтехники и так далее). Чек-лист состоит из следующих пунктов:

предельный вес автомобиля;
производительность электропривода;
предельная высота подъема ножничной платформы;
габариты платформы;
вес конструкции после установки;
время подъема при полной загрузке;
тип основания под монтаж.

Важно учитывать среднее значение клиренса автомобилей, попадающих на ремонт. Важно, чтобы оборудование могло поднимать даже низкие автомобили без отдельного использования домкратов, позволяющих вывесить пороги.

Плюсы и минусы

К основным достоинствам рассматриваемого оборудования следует отнести:

простоту конструкции: среднестатистические модели лишены технических сложных узлов, облегчая использование;
надежность: является логическим продолжением пункта выше;
два варианта конструкции: мобильная и стационарная. Первая не занимает много места, поэтому актуальна при эксплуатации в гаражных кооперативах, где отсутствуют смотровые ямы;
возможность покупки оборудования с управлением через пульт ДУ;
возможность расширения стандартной заводской комплектации дополнительными устройствами и приспособлениями.

Несмотря на очевидные плюсы, оборудование не лишено недостатков.

На техническое обслуживание и содержание подъемника могут понадобиться дополнительные финансовые затраты.
Электрический двигатель имеет высокую мощность, поэтому для подключения требуется промышленная трехфазная сеть 380 В.

Безопасность подъемников

Базовая комплектация включает раму безопасности, автоматически останавливающую работу гидропривода при попадании под платформу посторонних предметов. Перед началом эксплуатации подъемника необходимо выполнить поверхностный осмотр состояния двигателя, контуров гидравлической системы, маслонасоса. На кожухах не должны присутствовать подтеки, следы запотевания, свидетельствующие о разгерметизации.

Согласно требованиям техники безопасности, категорически запрещено использовать подъемник при явном наличии посторонних звуков – хруста, скрипа, скрежета, треска.

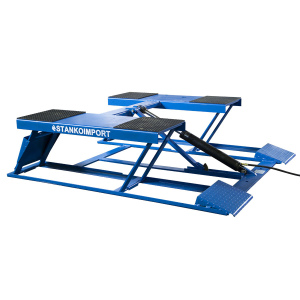

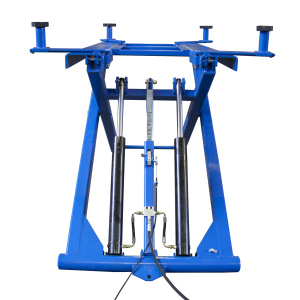

Ножничные подъемникики в каталоге интернет-магазина:
